A-Säulenverkleidung mit Rollo ausbauen?

[Greasy]

Hallo,

mein Cali macht in der linken A-Säule bei kleinen Bodenwellen extrem nervige Knack-Geräusche. Ich kann diese reproduzieren, wenn ich mit der Hand gegen die A Säule drücke, dort wo der Fensterrollo drin ist.

Ich habe keinen Bock deswegen zum Händler zu fahren (kostet mich unglaublich viel Zeit und Nerven), da dieser schon in der Vergangenheit bei der Inspektion Geräuschreklamationen einfach wegignoriert hat bzw. diese nicht hören wollte :-(

Ich würde nun gerne selbst unter dem Plastik nachschauen und das Geräusch versuchen weg zu bekommen.

Frage: Wenn ich den Handgriff (mit Torx) abschraube, sollte die Verkleidung doch nur noch geclipst sein? Ich traue mich nicht so rabiat daran zu ziehen, alles sehr spröde. Hat diese Verkleidung schonmal jemand von Euch abgenommen? Einen Tip zum Vorgehen?

Danke, Gruß Pete



[VWBusle2016]

Hey, schön das ich nicht nur das Problem habe auch ohne Rollo in der A Säule.
Das Geräusch nervt mich auch.
Hab demnächst ein Termin im Autohaus.
Bin gespannt ob sie das weg bekommen und wie!



[thomas470er]

Hallo, hat es inzwischen jemand gemacht?
Ich bekomme die A-Säulen Verkleidung mit Rollo einfach nicht ab... wie genau geht das? Griff ist bereits abgeschraubt.



[Greasy]

Hallo, hat es inzwischen jemand gemacht?
Ich bekomme die A-Säulen Verkleidung mit Rollo einfach nicht ab... wie genau geht das? Griff ist bereits abgeschraubt.

Ich bin genau auch an dieser Stelle gescheitert. Habe an allen Ecken und Kanten vorsichtig gezogen, aber da lösst sich nix. Ist eventuell eine Schraube unter dem Lautsprechergitter?

Gruß Pete



[Genius730]

Schau mal bei YT. Wenn ich mich recht entsinne, hat da Schalldose bei einem seiner Videos die Verkleidung der A-Säule abgebaut, vielleicht ist es erkennbar wo der ein oder andere Haken ist.
Auch bei einem der Videos von Kai Stüven könnte das ersichtlich sein.

Sport frei, Genius!



[Greasy]

So. Ich habe mich nachdem mir das Thema keine Ruhe mehr gelassen hat dem nochmals angenommen. Verkleidung ist nun ab.

Als erstes habe ich den Haltegriff demontiert und dann mit Plasikhebeln überall etwas nachgeholfen. Am Schluss ging das Teil irgendwie ab. Teilweise sind dabei Plastikteile die aufeinander geklebt sind mit einem lauten "knack" auseinander gebrochen. Es ist ein sehr hartes, sprödes Plastik was da als Rolloabdeckung verbaut wurde und ich bin nicht sicher ob die Klebestellen teilweise vorher schon locker waren (und dort die Geräusche hergekommen sind)?

Ich bin der Meinung, das Teil sitzt mit dem spröden Plastik in so vielen Metallklammern, es ist fast nicht möglich dieses zerstörungsfrei zu demontieren. Ist aber alles reparabel, wie ich später zeige.

So sieht das ganze ohne Rollo aus.

Das sind die Metallklammern, von denen es 6 Stück gibt. Die halten das spröde Plastik richtig gut fest.

Hier die Verkleidung von innen, mit den gebrochenen Klebestellen. Kann man problemlos wieder reparieren.

Auch hier kaputt.

Dieses Kabel war am Haltegriff eingequetscht und ab Werk schlampig verlegt. Es gehört auf die Oberseite des Blechs. Dort ist genug Platz.

Auch der Kabelbaum dort unten war mit der Aluleiste ganz vorne am Eck gequetscht. Kablebeschädigung vorprogrammiert.

Gleich gehts weiter ....



[Greasy]

So. Da mich der Plastekram verdächtig an alte Revell-Bausätze erinnerte, habe ich gleich mal die UHU-Plast Flasche gezückt und geklebt. Der Kunstoff wird davon angelöst und beim Klammern dann wie verschweisst. Klebt bombe!

Die lange Schiene hinten im Bild kommt gleich an die Reihe.

Die braune Kabelummantelung oben auf das Blech gelegt und mit Kabelbindern fixiert.

Als nächstes, wenn der Kleber trocken ist, überlege ich wo ich zur Geräuschdämmung Schaumstoff aufkleben soll?



[Greasy]

Hier noch ein "leckerer" Nachschlag zum Thema Lautsprecherbefestigung. Alles nur geklebt. Viel Spass beim Lautsprecher wechseln ... :-(



[Greasy]

Wollte noch kurz berichten:

Alles wieder eingebaut und Ruhe ist. Endlich.

Ich habe alle Plastikteile neu verklebt und zusätzlich die Spalte (zwischen zwei Plaste-Lagen) mit Heisskleber verstärkt, um ein "Aufstandsknacken" zu unterbinden.

Vielleicht hilft es ja jemand.....

LG P



[Modellflieger1959]

Übrigens ist das eingequetschte kein Kabel. Das ist der Schlauch für die Entwässerung von der Dachvertiefung.
Gruß
Jürgen



[t5guenni]

Danke für die Doku
Also wenn der Abfluss ganz zugequetscht ist, gibt's nassen Innenraum!?
Häufig sind's gerade die Kabelbäume die dergleichen Krach verursachen, und den hast Du ja fixiert.
Du hast das was Du als Lautsprecher bezeichnest tatsächlich drin gelassen?! Na Ja, jetzt weißt du ja wie du rankommst!



[MezzoMix]

So gehts zerstörungsfrei (mit Geduld, ohne Zeitdruck):
- (0) Griff abschrauben
- (1) mit Plastik-Hebelwerkzeug in die Rollo-Öffnung richtung Scheibe gehen und die 3 auf die Höhe verteilten Klippse lösen. (Auf dem Teil der Verkleidung zwischen Rollo und Windschutzscheibe). Dabei darauf achten, dass man nicht nur das sichtbare dünne Plastik erwischt, sondern mit dem Hebel tiefer rein hinter das dicke Plastik geht, bevor man hebelt. Nur das Dicke Plastik steckt in den Klippsen.
- (2) jetzt die restlichen 3 Klippse auf dem Teil der Verkleidung zwischen Rollo und Haltegriff lösen. Dazu mit einem geraden & stabilen Plastik-Hebelwerkzeug vom Türgummi aus unter das dicke Plastik fahren und dieses aus den Klippsen parallel zur Windschutzscheibe zur Fahrzeugmitte hin drücken. Ein Klipps sitzt oberhalb der Rollo-Lasche, zwei unterhalb. Eventuell kann man vorsichtig durch die Löcher des abgeschraubten Haltegriffs etwas gegen das Metall hebeln. Das Rollo kann jetzt schon durch die Öffnung der Verkleidung hindurchgeführt werden.
- (3) am oberen Ende der A-Säulenverkleidung sitzt eine Lasche, die auf einem Metallhaken des Rollos sitzt. Ist mit Taschenlampe und leichtem (vorsichtigem) Hebeln am Rand der Verkleidung sichtbar. Hier braucht man lange dünne Finger, am besten mit einer Hand die gesamte Verkleidung am oberen Ende in Richtung Tür (parallel zur Windschutzscheibe, weg von der Fahrzeugmitte - hierbei rastet möglicherweise ein Clip wieder ein) drücken, während man mit der anderen Hand oben zwischen Verkleidung und Dachhimmel durchlangt (der Dachhimmel lässt sich an dieser Stelle etwas nach oben eindrücken) und das Metallstück zur Fahrzeugmitte hin drückt (oder alternativ die Plastiklasche nach außen, aber Ersteres hat bei mir besser funktioniert). Der Schritt erfordert ein paar Versuche.

Die Reihenfolge der Schritte 1,2,3 kann evtl noch optimiert werden. Wichtig ist, alle 6 Klippse zu lösen und die Lasche auszuhängen. Und natürlich bei jedem Hebeln unter das dicke Plastik gehen. Das dünne, von außen sichtbare, Plastik hält nichts aus und reißt sonst wie hier weiter oben zu sehen direkt vom dicken Plastik ab.



[Bastiano]

Ich würde gerne in meinem T5 die Sonnenrollos der Frontscheibe nachrüsten. Wo Haken denn die ein? Hätte da jemand ein Foto? Sonstige Tipps?
Lg



[MezzoMix]

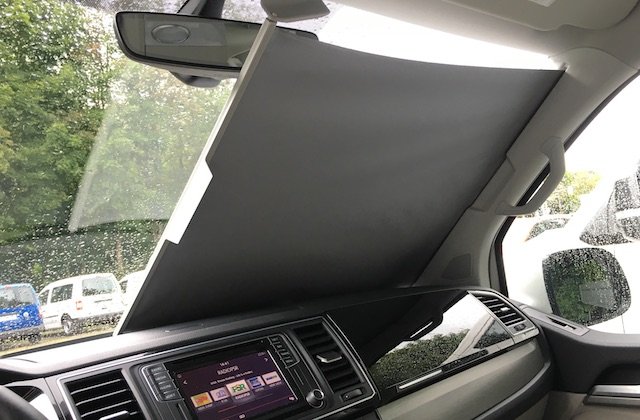

Ich fürchte, das erfordert sehr viele Umrüstungen, wenn du es original haben möchtest. Die originalen Rollos haben oben zwei ausklappbare Haltelaschen am Spiegel (siehe https://blog.buschecker.de/vw-bus-t...ngen/attachment/t6-camper-rollo-frontscheibe/ - bestimmt relativ einfach nachrüstbar), unten aber eine Halterung im Armaturenbrett. Soweit ich weiß, ist das ein Teil mit dem Armaturenbrett. Hier sind zwei Fotos zum Vergleich (Fotos sind vom T6.1, geht ja aber nur ums Prinzip), über Google gefunden:
Trapo Armaturenbrett: https://i.ebayimg.com/images/g/K9sAAOSwDhRh-5FQ/s-l500.jpg
Cali Armaturenbrett: https://i.ebayimg.com/images/g/CokAAOSwJsNg-ppR/s-l500.jpg
Wenn man genau hinsieht, sieht man beim Cali Armaturenbrett zwei kleine Löcher mittig, fast an der Windschutzscheibe. Um die geht es.

Habe von meiner Aktion letztes Jahr leider nur ein Foto, wo das Rollo ohne Verkleidung zu sehen ist - habs angehängt, vielleicht hilfts ja.



[Schnuffi150165]

Es gibt auf Youtube ein Video in dem gezeigt wird, wie die Tieftöner gewechselt werden.
Dort sieht man auch den Ausbau der A-Säulenabdeckung. Ist im Teil 1 der Doku die den
Titel trägt ....

VW T6.1 Lautsprechereinbau & Dämmung | So wirds gemacht! Einbaututorial mit Aggregatenträger-Ausbau​



[Harry Pitty]

Ich würde gerne in meinem T5 die Sonnenrollos der Frontscheibe nachrüsten. Wo Haken denn die ein? Hätte da jemand ein Foto? Sonstige Tipps?

Hallo Bastiano,
wenn es nicht unbedingt die VW Sonnenrollos sein müssen, hier eine Alternative:
Remifront T5



[Medly]

Moin, habe die A-Säulenverkleidung (rechts) anhand MezzoMixs Beschreibung abgebaut! Das Rollo selbst verbleibt dabei an der A Säule.
Vielleicht helfen die Fotos ein wenig. Nur der Handgriff ist mit 2 Schrauben befestigt der Rest 5x geklipst (schwarze Pfeile) und einmal oben „eingehängt“ (gelber Pfeil).



[Medly]

PS: VW T 5.2 California Comfort 2015
